在医院里，我们常常听到医生说：“你去做个核磁共振吧。”但你有没有想过，这项被广泛用于检查脑部、脊柱、关节甚至内脏的技术，背后到底隐藏着怎样的科学原理？它为什么叫“核磁”？它又是如何在不动刀的情况下“看透”我们的身体？

这项技术的名字叫“磁共振成像（Magnetic Resonance Imaging, MRI）”，而它的原理，正是基于一个非常有趣的物理现象：核磁共振。

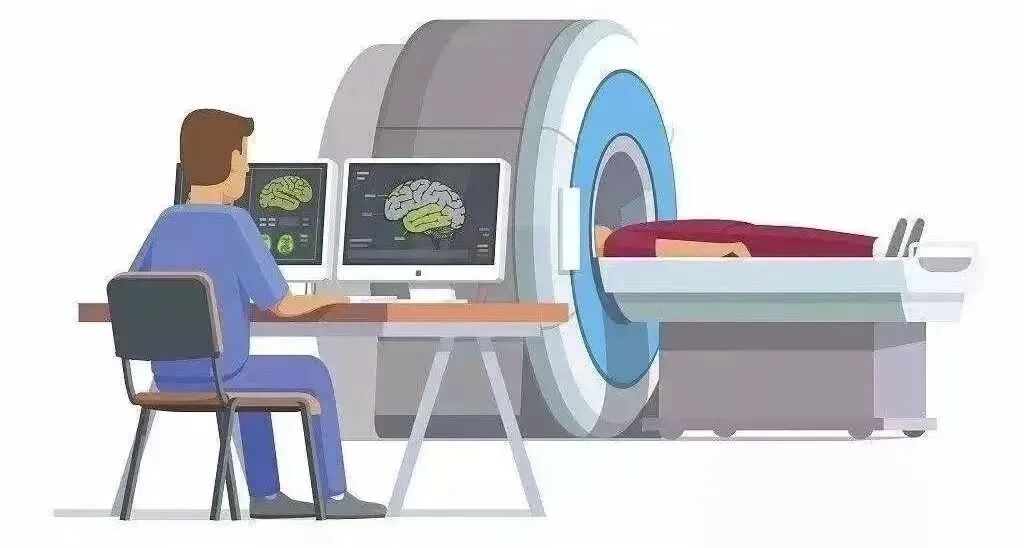

🔺运用核磁共振技术获得大脑图像的示意图（图片来源：[1]）

磁共振成像的原理

虽然“核磁共振”里带有“核”字，但它和核辐射、核能毫无关系，这里的“核”指的是原子核，特别是我们身体中最常见的原子——氢原子。

人体绝大部分是水，水的分子由两个氢原子和一个氧原子组成，因此我们体内遍布氢原子。氢原子的原子核只有一个质子，它本身就像一个小小的磁铁，在磁场中会发生非常有规律的“共振”行为。

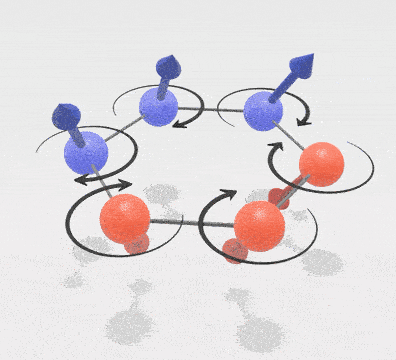

🔺有外加磁场的氢质子的进动（图片来源：[5]）

当人体置于一个超强磁场中时（这正是MRI机器内部的环境），氢原子的“磁针”们会整齐地排列起来。随后，如果再给它们施加特定频率的射频脉冲，就像拨动一根琴弦一样，这些原子核会被激发，进入“共振”状态。等脉冲停止后，它们会慢慢恢复原状，并释放出能量。

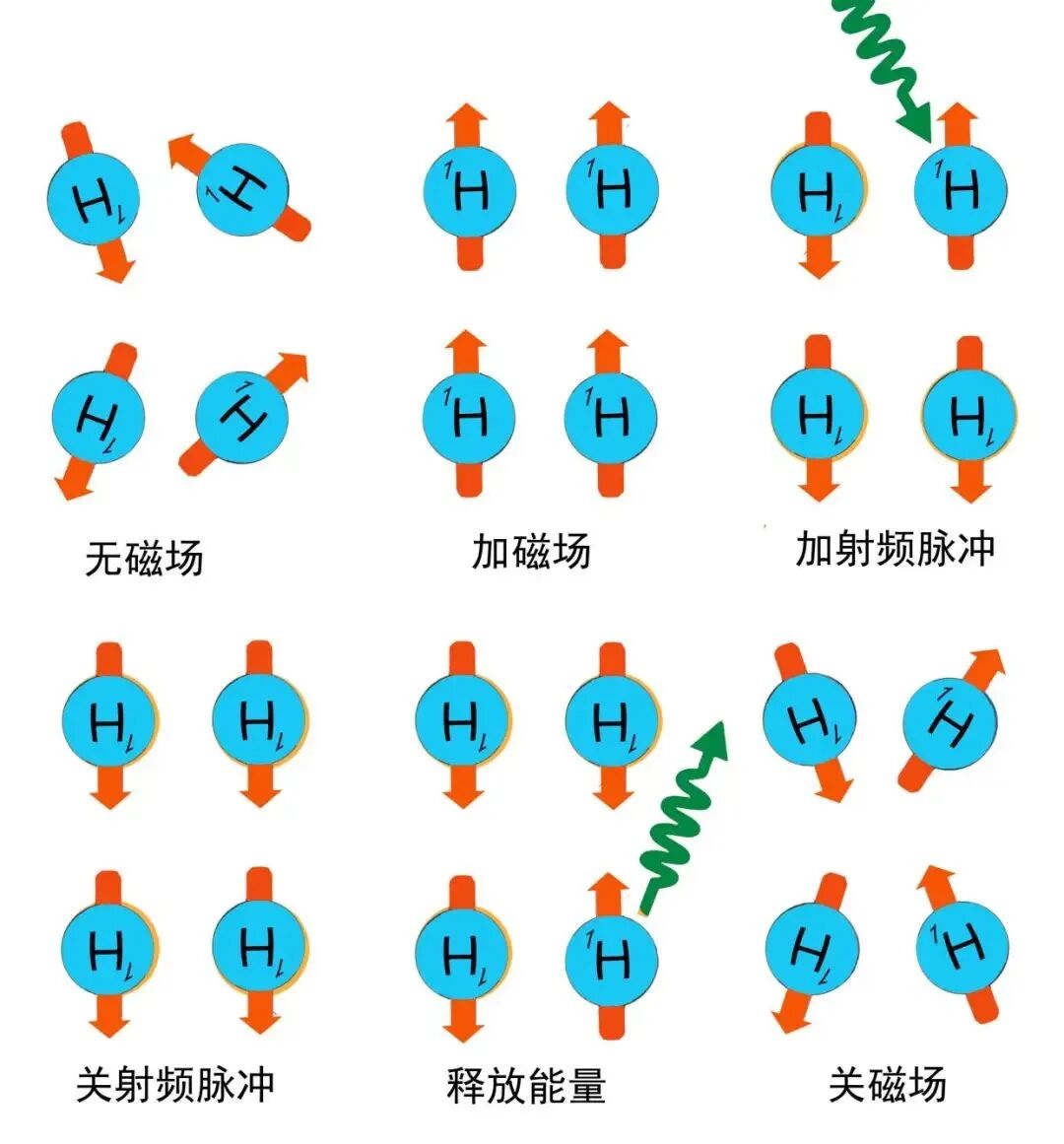

🔺氢原子在不同情况下会表现出不同的行为（图片来源：[2]）

这种释放出的能量会被机器探测接收，并通过计算机重建出一个细致的图像。由于人体不同组织中的氢原子密度不同、释放能量的速度也不同，因此MRI能够根据这些差异画出不同组织、不同状态下的影像图。这就像在黑暗中根据回声判断房间里都有什么一样，MRI靠的是“磁回声”来画出我们“身体的地图”。

MRI和X光、CT有什么区别？

很多人听到“医学成像”最先想到的是X光或CT，但这些方法都依赖于电离辐射，对身体会有一定的潜在伤害，尤其是频繁使用时。而MRI最大的优势之一就是——没有辐射，因此特别适合对儿童、孕妇、以及需要多次检查的患者进行成像。

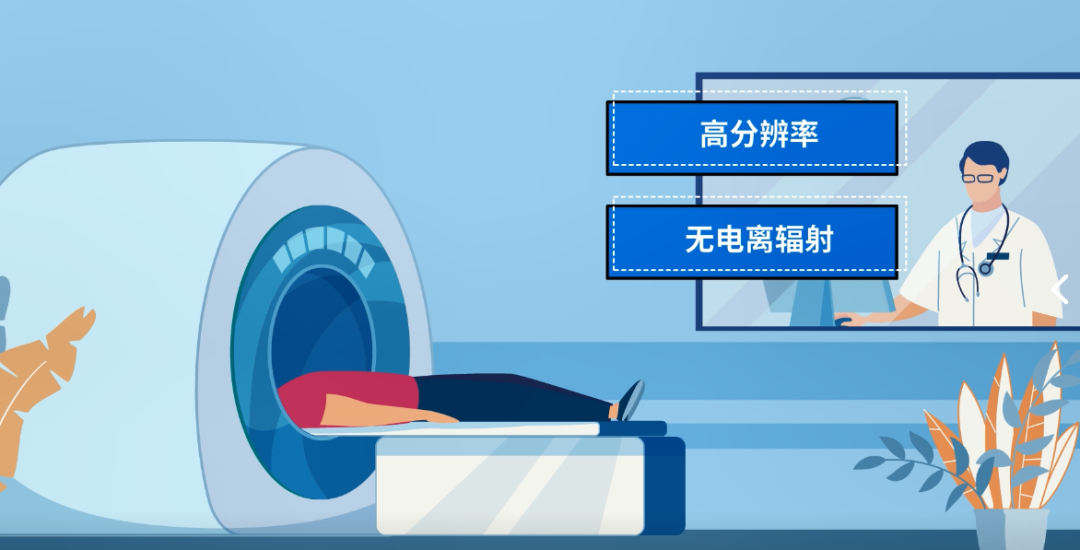

🔺MRI的主要优势（图片来源：网络）

更重要的是，MRI对软组织的分辨率极高。X光对骨头特别敏感，但对脑、肌肉、神经这些没有钙质的组织就不那么清晰了。而CT虽然比X光更先进，能提供立体图像，但对比度仍不如MRI细腻。

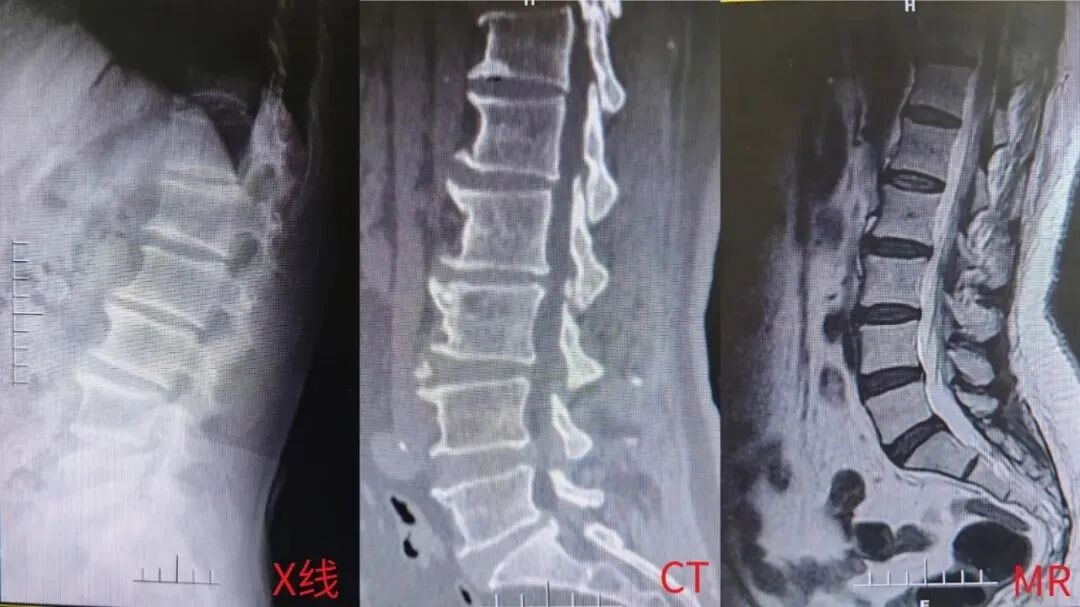

🔺图为各种检查对比，非同一患者，仅做对比说明（图片来源：[3]）

举个例子：当我们怀疑一个病人可能患有脑部肿瘤时，MRI可以详细显示肿瘤的位置、大小、与周围组织的关系；在关节损伤中，MRI能看清楚软骨、半月板、韧带的微小撕裂，这些在CT上常常被“模糊处理”；甚至在乳腺癌筛查方面，MRI也越来越成为密度高的乳腺组织女性的首选方法。

MRI的图像是怎么来的？

很多人可能觉得MRI只需要简单地按下一个按钮就能轻松拍张照片，其实不然。磁共振背后的成像原理非常复杂，尤其是所谓的“序列”设计。

每个“序列”都相当于一种“拍摄方式”，比如可以强调组织中的水分含量（T2加权成像）、可以突出脂肪组织（T1加权成像），或者使用“扩散加权成像”（DWI）来观察组织中水分子的运动情况，这在脑中风的早期诊断中格外有价值。

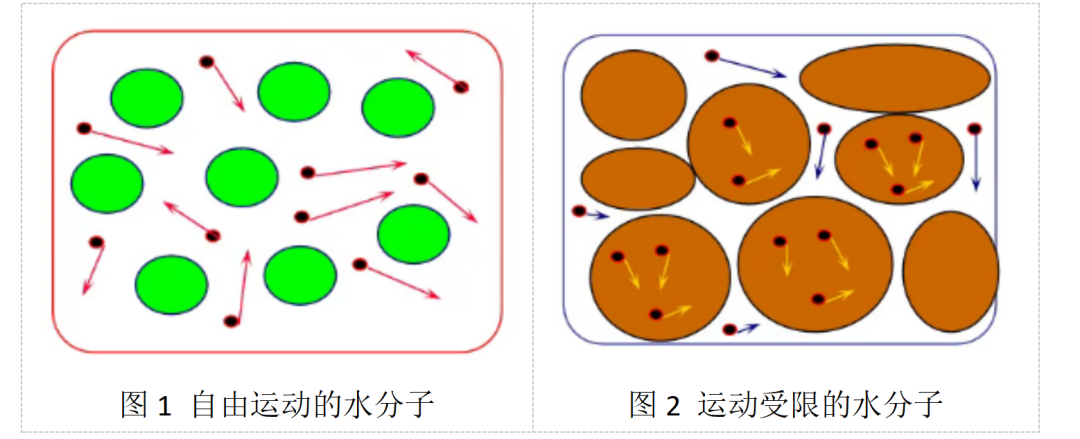

🔺自由运动的水分子（左）与运动受限的水分子（右），DWI序列可以反映组织内水分子的扩散程度，由此判断是否出现了病理状态（图片来源：[4]）

更有意思的是，医生有时还会使用一种叫“造影剂”的东西——比如含有钆（Gd）的化合物，通过静脉注射后，它会暂时改变周围组织的磁特性，使某些异常组织（如肿瘤）在图像中“亮”起来，便于识别。

这些看似黑白灰的图像，其实藏着丰富的信息，医生们通过训练，能从中看到极其细微的差异，而这些差异，往往就决定了诊断的准确与否。

为什么检查时医生会叫你“别动”？

去过医院做MRI的人可能都有这样的体验：你要被推进一个白色“隧道”中，听着“咚咚咚”的巨大噪声，保持几十分钟一动不动。这是因为MRI对运动极其敏感。只要你一动，氢原子的排布就会改变，信号就会混乱，图像就会模糊。

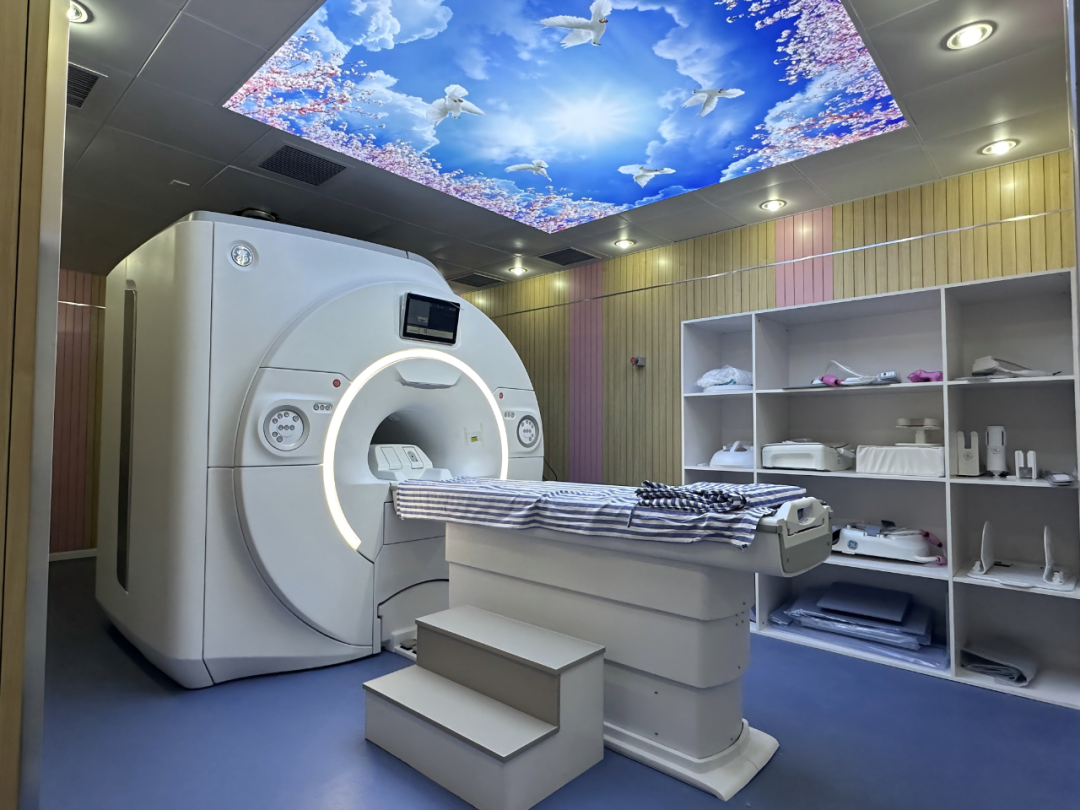

🔺MRI仪器（图片来源：网络）

那声音又是怎么来的？其实不是机器在震动，而是因为扫描过程中，机器内部需要频繁开启和关闭梯度磁场来“精确定位”信号源。这些电磁线圈在磁场中快速变动，会产生强烈的机械共振，这正是“咚咚咚”巨大噪声的来源。

因此，MRI检查时常常需要病人屏住呼吸、戴上耳塞，甚至在儿童检查时使用镇静剂。这些手段都是为了换来一幅清晰、可信的内部图像。

MRI的其他应用领域

磁共振成像不仅是诊断的工具，也越来越成为科研的利器。

比如功能性磁共振（fMRI），通过观察大脑不同区域在不同任务中的氧气消耗差异，能“看见”大脑在思考、说话、看图像时哪些神经区域被激活，这极大推动了神经科学、心理学、语言学的发展。

而“磁共振波谱（MRS）”则更像是“化学成分扫描仪”，它不仅能看见组织形态，还能分析出其中的代谢物、脂质、乳酸等成分的变化，这在肿瘤早期识别中非常关键。

由此看来，MRI技术凭借其独特的物理原理，已然成为现代医学诊断中不可或缺的“透视眼”。它利用人体内氢原子在磁场中的共振特性，精准捕捉不同组织间的细微差异，从而生成高分辨率的内部影像。而随着fMRI、MRS等先进序列的发展，MRI的应用已从形态学观察延伸至功能活动监测和代谢物分析领域，为神经科学研究和肿瘤早期识别提供了强大工具。
